Подводные буксируемые траншеекопатели, основанные на использовании гидроразмыва грунта

Назначение: Подводный траншеекопатель предназначен для укладки трубопроводов, подводных электрических и оптических кабелей на дне акваторий, методом гидроразмыва. Перемещение по дну акватории производится при помощи буксировки. Подводные траншеекопатели, использующие метод гидроразмыва, обеспечивают возможность подводной прокладки с заглублением с минимальными затратами для соответствующих параметров грунтов и внешних условий.

Общие характеристики:
1. Грунты прочностью от 5 до 100 кПа,
2. Скорости от 5 до 500 м/ч,
3. Общая потребляемая электрическая мощность на гидроразмыв до 400 кВт,
4. Глубина акватории до 1000 м,
5. Требуемые тяговые усилия 5 – 15 тонн.

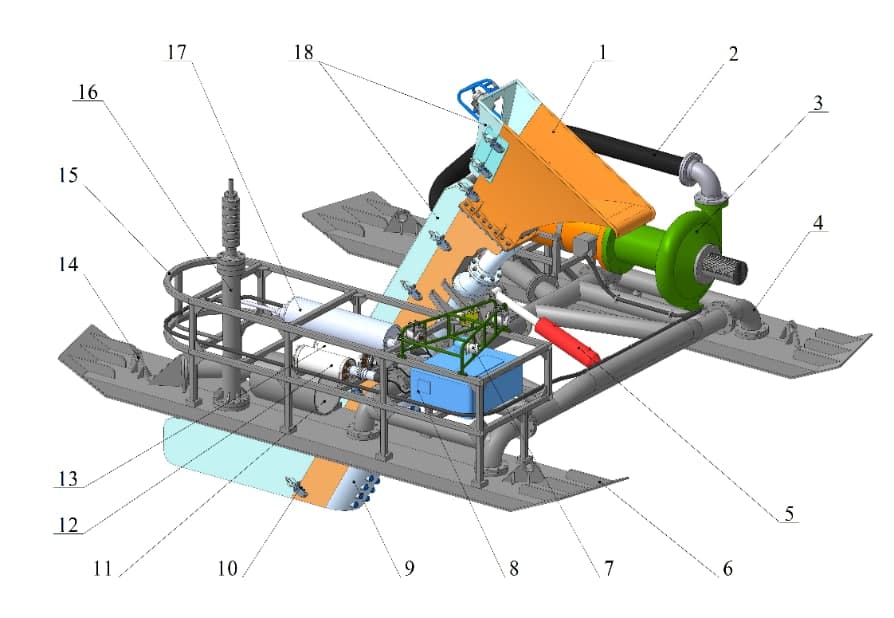

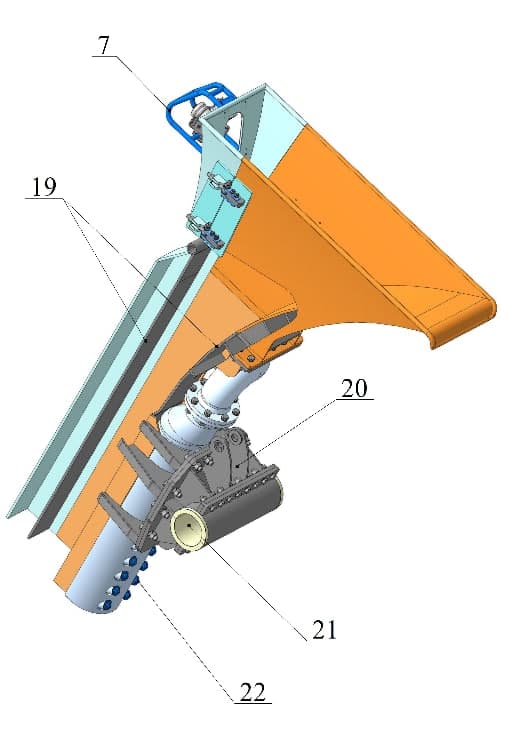

Состав изделия:
1. Воронка направляющая
2. Шланг напорный
3. Насос центробежный
4. Рама несущая
5. Гидроцилиндр с датчиком положения
6. Лыжа опорная
7. Рама телеметрии с камерами и прожекторами
8. Гидростанция
9. Коллектор размывателя с форсунками
10. Замок откидной
11. Блок навигации
12. Сетевой коммутатор-разветвитель
13. Контроллер управления
14. Проушина тягово-подъемная
15. Рама навесного оборудования
16. Стойка кабель-троса
17. Подводный распределительный блок
18. Крышки откидные
19. Слипы направляющие
20. Петля размывателя
21. Втулка скольжения
22. Форсунка

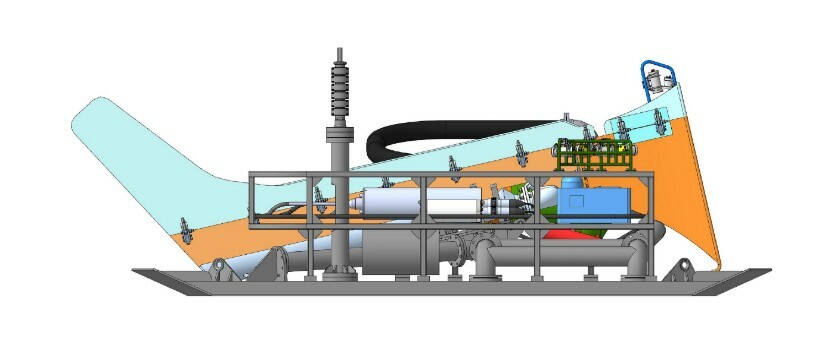

Положение «Транспортное»

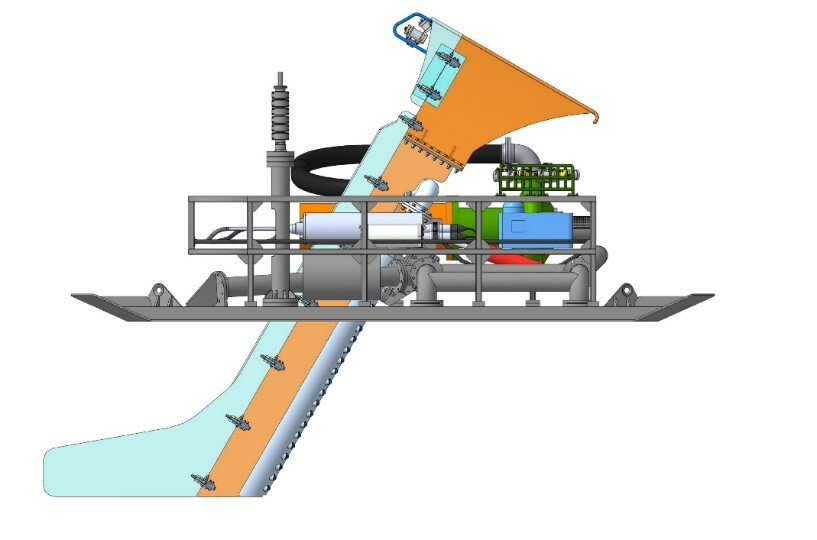

Положение «Рабочее»

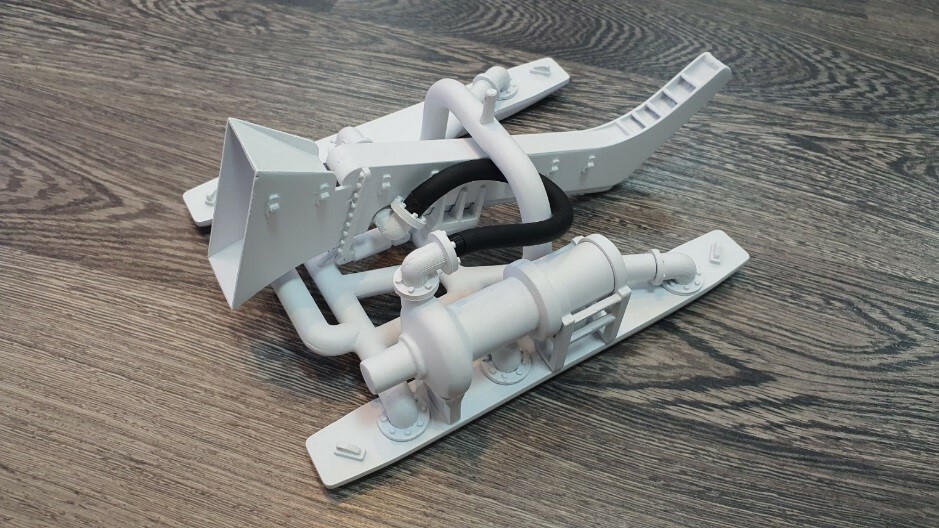

В настоящее время по ТЗ Заказчика разработан опытный образец подводного траншеекопателя малой мощности.

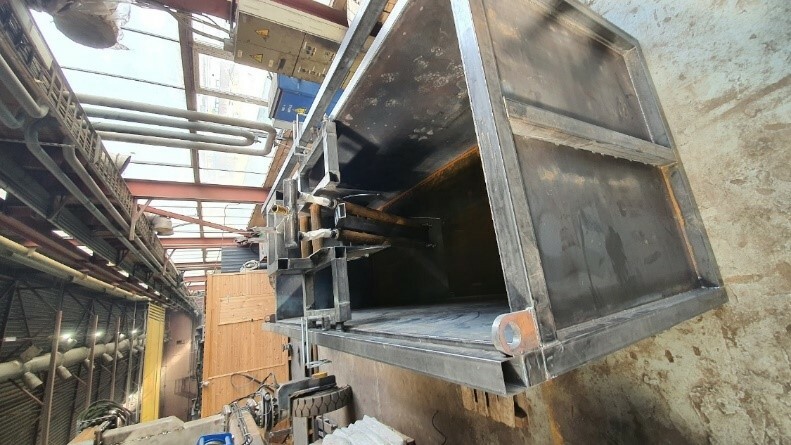

Специализированный испытательный участок «Макет узла гидроразмыва».
Макет узла гидроразмыва позволяет имитировать реальные условия размыва траншеи, с последующим изучением параметров траншеи. В зависимости от типа грунта (песок, глина, суглинки), получаем разные параметры, что позволяет правильно настроить гидравлические параметры буксируемого траншеекопателя.

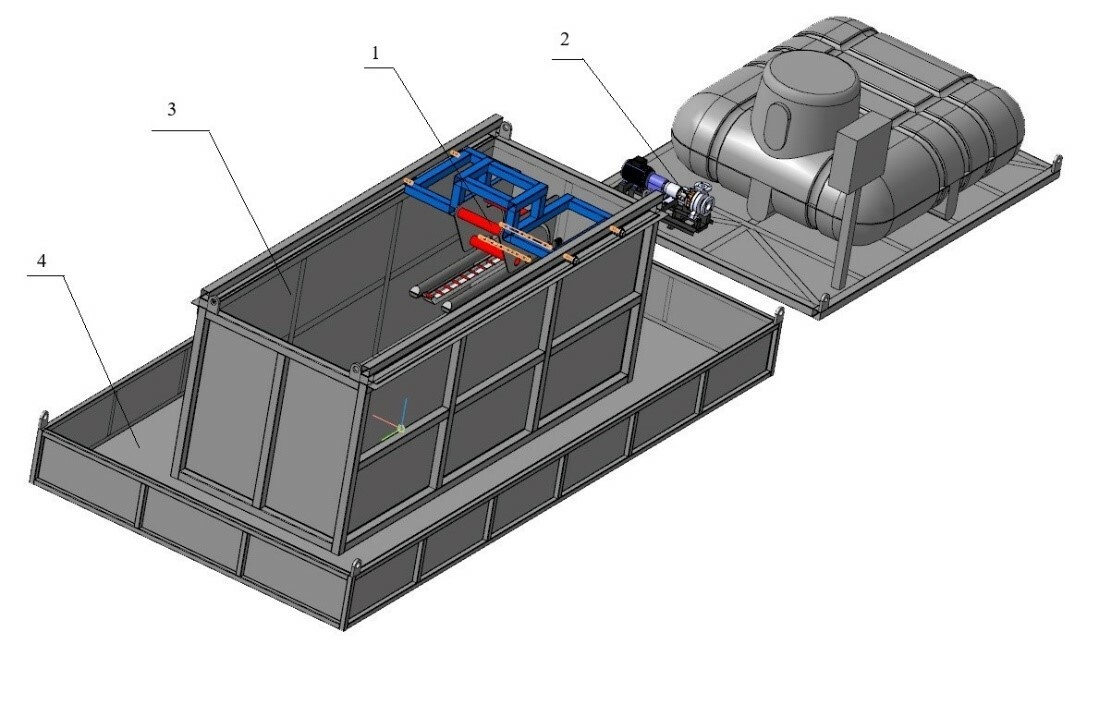

Испытательный участок состоит из:
1 – Узел размыва
2 – Узел прокачки
3 – Резервуар с грунтом
4 – Поддон

Параметры подводного траншеекопателя малой мощности:

1. Работа на глубине до 200 метров.
2. Потребляемая мощность до 350 КВт.
3. Параметры размываемой траншеи:
глубина - до 1,5 м.
ширина - до 0,3 м.
4. Работа на грунтах с прочностью
на сдвиг до 20 кПа.
5. Скорость прокладки и заглубления
ПК до 200-300 м/ч.
6. Среднее тяговое усилие 5-10 т.
7. Максимальное тяговое усилие 15 т.
8. Система размыва: Насос производительностью
480 м/час, напор 150 метров.
9. Габариты транспортные: 6040×4365×2055.
10. Масса: 8800 кг.

Отечественных аналогов предлагаемых машин в РФ нет.
Готовы рассмотреть предложения по разработке и изготовлению подводного траншеекопателя и аналогичных подводных машин.
